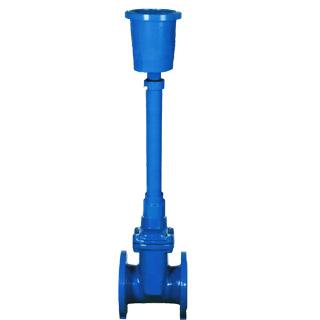

產品名稱：法蘭直埋式軟密封閘閥
產品型號：MZ45X-10/16
產品特點
埃維柯直埋式軟密封閘閥該產品可在施工時將閥門直接埋入地下，不用壘砌窨井，減少路面開挖面積，節省空間位置，保持路面美觀，降低施工難度，減少工程造價，埃維柯直埋式軟密封閘閥并可根據閥門埋設深度與地面之間的距離任意調節。該產品具有長期使用不泄漏、免維護等優點，還可有效避免他人隨意開關閥門和偷盜井蓋以及因井蓋丟失窨井傷人現象的發生。
技術參數
型 號 | MZ45X-10 | MZ45X-16 |
公稱壓力 | 1.0MPa(10kgf/cm2) | 1.6MPa(16kgf/cm2) |
公稱通徑 | 40～500mm | 40～500mm |
井管長度 | 0.3～2m | 0.3～2m |
井管伸縮調整量 | 0.2～1m | 0.2～1m |
密封實驗壓力 | 1.1MPa(11kgf/cm2) | 1.76MPa(17.6kgf/cm2) |
強度實驗壓力 | 1.5MPa(15kgf/cm2) | 2.4MPa(24kgf/cm2) |
適用溫度 | ≤120℃ | ≤120℃ |
適用介質 | 水、油及其他非腐蝕性流體 | 水、油及其他非腐蝕性流體 |
驅動方式 | 手動 | 手動 |
亦可根據客戶要求，提供具有特殊技術參數的產品 | ||
適用范圍
埃維柯直埋式軟密封閘閥可用于城鎮給排水管網、小區給排水、小區供暖、環保、消防等水工業系統中。
閥門材料表
閥體 | 灰鑄鐵、球墨鑄鐵 |
閘板 | 灰鑄鐵、球墨鑄鐵、NBR、EPDM |
閥蓋 | 灰鑄鐵、球墨鑄鐵 |
閥桿、伸縮桿 | 不銹鋼 |
密封套 | 黃銅 |
閥桿螺母 | 黃銅 |
密封圈 | NBR |
井管伸縮部分 | 鋼管加兩層防腐處理 |
井室井蓋 | 灰鑄鐵、球墨鑄鐵 |
制造規范
閥門連接尺寸符合GB17241.6-1998標準，閥門結構長度符合GB/T12221-1989短系列標準，壓力試驗符合GB/T13927-1992要求。
安裝注意事項（詳情請另參考安裝使用說明書）
埃維柯直埋式軟密封閘閥與管道連接應保持自然順暢，避免產生垂直于管線的彎曲力，閘閥與井室、井管部分應保持豎直安裝。安裝時，保證伸縮管與伸縮桿連接可靠，井室位置應以井室頂端與地面持平，要求閥門伸縮桿頂端到井室頂端的距離以8-10厘米為宜。
