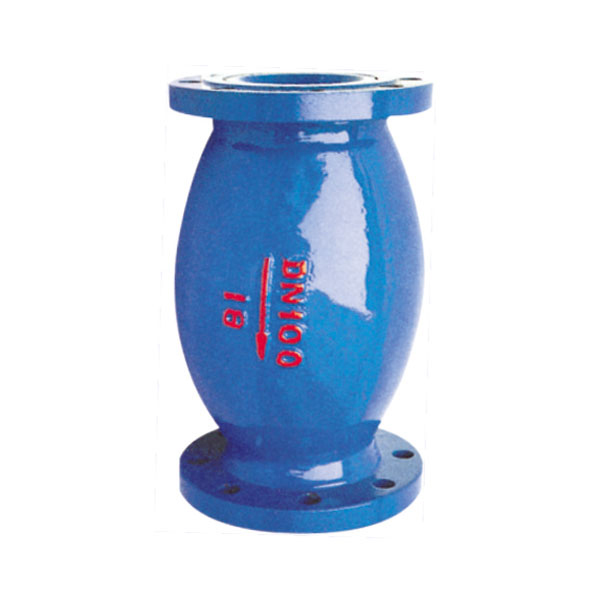

名稱：微阻球形止回閥
型號：HQ44X
一、AVKVF微阻球形止回閥 產品概述
埃維柯微阻球形止回閥采用橡膠包皮球?yàn)殚y瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可. 微阻球形止回閥 可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
二、AVKVF微阻球形止回閥 主要技術參數
公稱壓力：1.0～1.6MPa
公稱通經：50～1000mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
三、AVKVF微阻球形止回閥 主要零部件材料
零件名稱 | 閥 體 | 閥 瓣 | 閥 座 | 彈 簧 |
材 料 | 鑄鐵、球鐵、鑄鋼 | 鑄銅、不銹鋼 | 銅、不銹鋼 | 不銹鋼 |
四、AVKVF微阻球形止回閥 主要外形連接尺寸 單位：mm
DN（mm） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 781 | 914 | 978 | 978 | 1295 | 1448 | 1600 | 1760 | 1900 |
H | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 470 | 500 | ||||||||
H1 | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
