產品名稱：LH45X-10/16Q球墨鑄鐵法蘭限流止回閥、LH45X-16C碳鋼隔膜式法蘭限流止回閥、LH45X-16P不銹鋼限流止回閥、400X-16/16C/16P鑄鐵/鑄鋼/不銹鋼法蘭流量控制閥
產品型號：LH45X
產品壓力：1.6-2.5MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
一、LH45X-16限流止回閥產品說明：
埃維柯閥門LH45X-16系列限流止回閥主要用于多泵并聯采用改變臺數的方式進行流量調節的系統中，安裝在水泵的出口，起控制水泵流量，穩定揚程的作用。使水泵在***區內工作，防止低揚程大流量水泵過載燒壞電機。
二、LH45X限流止回閥的性能特點：
1、支持水泵工作點在***區內工作；
2、水泵大流量，低效率時運行；
3、微阻緩閉止回停泵時，關閉無水錘現象；
4、防止水泵過載超額定電流燒壞電機；
5、無級調節揚程功能；
6、揚程可調范圍0.1-0.6 Mpa，出廠時設定在0.1 Mpa；介質溫度：0-80℃；
三、LH45X限流止回閥的安裝調試：
1、介質流動方向與閥體箭頭方向一致；
2、外接導壓管裝置出廠前均通過壓力試驗，安裝時嚴禁損傷導壓裝置；
3、閥上的1/2管接頭應安裝在水泵入口處；
4、可水平安裝也可以垂直安裝；
5、當需求揚程大于0.1Mpa時，先逆時針把四通開大，然后再順時針逐漸關閉調壓閥，關閉過程中出口壓力會逐漸增大，直至出口壓力為需要揚程時，即完成初調節，反復啟閉水泵2~3次，每次運行3~5分鐘，出口壓力不變即完成調試工作；
6、視水質情況應經常檢查出口壓力值，當出口壓力小于設定值時，應開啟過濾器排除污物。
四、埃維柯牌LH45X限流止回閥的選型：
可根據水泵公稱通徑直接選用。控制揚程的設定可按電機額定電流設定，也可以按***率工況設定，限流止回閥的工作揚程設定值可調，一般出廠設定值為設計工況揚程。
五、LH45X-16限流止回閥主要技術參數：
1、公稱壓力1.6MPa（2.5 MPa預定）；
2、介質溫度0~150℃；
3、工作壓差范圍0.04~0.4 MPa；
4、結構長度符合GB/T12221中“截止閥及止回閥的結構長度”中的優選尺寸。
5、法蘭尺寸符合GB4216.2中灰鑄鐵法蘭尺寸。
埃維柯閥門機械有限公司主要銷售【限流止回閥LH45X】，是目前國內《水力控制閥》在線銷售服務商。公司集成***的限流止回閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量水力控制閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
限流止回閥LH45X原理作用：
水力控制閥是以管道介質壓力為動力，進行啟閉、調節的閥門。它由一個主閥和附設的導管、針閥、球閥和壓力表等組成，根據使用的目的、功能場所的不同，可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、泄壓閥、水泵控制閥、水力電動控制閥、緊急關閉閥。水力控制閥按結構可分為隔膜型和活塞型兩類。
LH45X限流止回閥支持水泵工作點在***區內工作，水泵大流量，低效率時運行，同時微阻緩閉止回停泵時，關閉無水錘現象；還可以防止水泵過載超額定電流燒壞電機，有無級調節揚程功能，揚程可調范圍0.1-0.6MPa，壓力設定在0.1MPa，可調介質溫度在0-150℃之間。
工作原理：1、LH45X限流止回閥安裝于水泵出口，在單泵啟動和非全數設計工作泵工作時，對工作泵起流量作用，使泵在較***率狀態下工作；防止電動機在水泵低揚程、大流量、低效率時，發生過載現象；防止超額定電流燒電機現象的發生，同時起到一定的節能效果。其限流原理為：依據水泵的設計工況點揚程，LH45X限流止回閥自動檢測并控制水泵的實際工作揚程，以水泵的工作流量，控制電機的負載。LH45X限流止回閥設定在一個控制工作氣揚程，當水泵工作揚程低于控制揚程時閥門做關閥動作，使實際工作揚程加大；當水泵工作揚程大于設定揚程時閥門全開，閥門阻力極小。控制氣揚程的設定可以按電機額定電流設定，也可以按***率工況設定，該閥門工作揚程設定值可調，一般出廠設定值為設計工況揚程。2、LH45X限流止回閥的止回功能完全等同于微阻緩閉止回閥，且無關閉噪聲，零回流。
限流止回閥LH45X性能特點：
①閥體采用全通道、流線型設計，流體阻力小，流量大；
②體蓋、活塞缸連接處由密封墊和密封環雙重密封，無外漏；
③閥體、活塞缸、活塞雙重導向，動作平穩、可靠；
④全不銹鋼活塞缸、整體鑄造活塞、NBR密封環，組合大延長使用；
⑤引進國外先進技術的可拆卸閥座，結構巧妙、構思新穎、方便維修更換；
⑥帶導流孔的活塞缸，適當增加阻尼，使得活塞運動更趨于平穩。

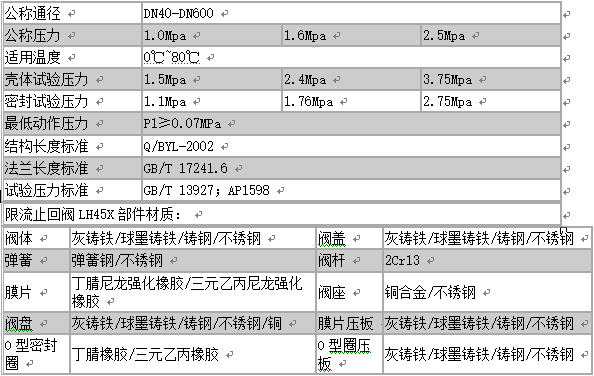

限流止回閥LH45X技術參數：

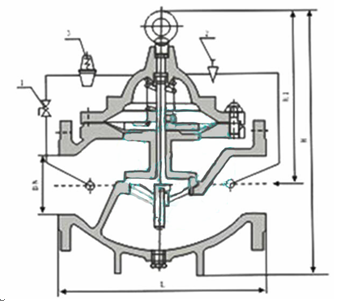

限流止回閥LH45X外形尺寸：
限流止回閥LH45X使用說明
①水力控制閥應采用一備一用安裝方式，避免水力閥故障后系統不能正常運行；
②水力控制閥的進水端應加裝過濾器，防止因雜質顆粒的堵塞而引起水力閥失靈；
③水力控制閥一般應水平安裝，安裝時介質的流向必須與水力閥上箭頭方向一致；
④水力控制閥安裝時，應在其前后兩端加裝關斷閥，方便后續水力控制閥的維護；
⑤水力控制閥管段不應有氣堵、氣阻現象，在管網高位置等存氣段應加裝排氣閥；
⑥閥上的1/2管接頭應安裝在水泵入口處；可水平安裝也可以垂直安裝；限流止回閥的需求揚程大于0.1MPa時，先逆時針把四通開大，然后再順時針逐漸關閉調壓閥，關閉過程中出口壓力會逐漸增大，直至出口壓力為需要揚程時，即完成初調節，反復啟閉水泵2-3次，每次運行3-5分鐘，出口壓力不變即完成調試工作；視水質情況應經常檢查出口壓力值，當出口壓力小于設定值時，應開啟過濾器排除污物；
備注：如需限流止回閥LH45X安裝使用說明書請致電埃維柯技術部索取。
